AMÉNAGEMENT INDUSTRIEL
AMÉNAGEMENT INDUSTRIEL
Avec NEXT-BIM, visualisez vos machines, lignes de production et réseaux directement dans l’espace réel avant leur installation. Anticipez les contraintes, validez les emplacements et facilitez les échanges avec les équipes terrain.
Positionnement validé à l’échelle 1:1
Moins d’imprévus à l’installation.
Tous les acteurs voient la même chose.
Décisions prises sur place, moins d’allers-retours.
Dans l’industrie, chaque mètre carré compte. Installer une ligne de production ou un réseau technique demande une précision millimétrée et une coordination rigoureuse entre bureaux d’études et équipes d’installation.
Avec NEXT-BIM, la superposition de la maquette BIM sur le Réel permet aux équipes de visualiser l’implantation exacte des équipements dans l’usine ou l’atelier. Cette approche facilite la vérification en amont des réservations, alimentation techniques et zones de circulation, tout en anticipant les interférences, collisions ou problèmes d’accessibilité.
Les équipes peuvent ainsi ajuster les implantations en temps réel, comparer plusieurs scénarios d’aménagement et valider collectivement le bon choix avant même la commande ou l’installation des équipements.
Résultat : une préparation plus fiable, des installations optimisées et des gains directs en coûts, temps et sécurité.
Projection sur site vierge pour valider les intentions d’implantation
Contrôle qualité, implantation d’éléments, détection des erreurs.

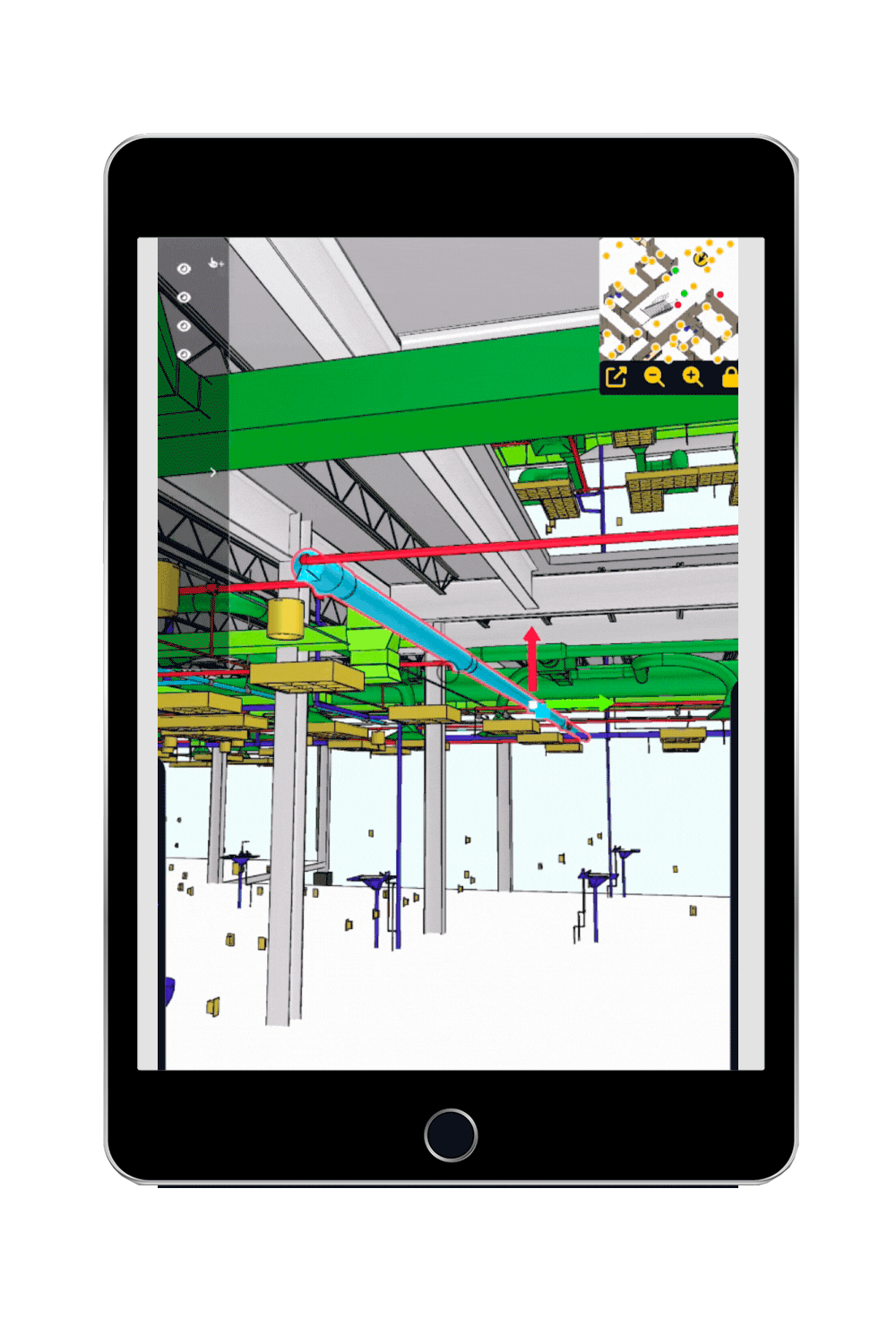

Visualisation des réseaux à travers les murs : contrôle rapide et précis.
NEXT-BIM permet une inspection fluide en réalité augmentée, sans préparation complexe. Voici les étapes clés du processus :
Étape 1 – Import de la maquette 3D
Chargez vos fichiers IFC ou NWD dans l’application pour préparer la session de revue.
Étape 2 – Superposition sur le réel
Projeter la maquette à l’échelle 1:1 sur site avec HoloLens 2 ou iPad Pro, sans réglages ni marqueurs.
Étape 3 – Validation des implantations
Contrôler les positions avec les équipes terrain, ajuster si besoin et ajouter annotations ou mesures précises pour documenter les choix.
Étape 4 – Export du rapport
Générer un rapport de validation (formats Word, Excel ou BCF) prêt à être transmis pour la fabrication ou l’exécution.
💡 Exemple : Lors du réaménagement d’une ligne de conditionnement, NEXT-BIM a permis d’identifier en Réalité Augmentée plusieurs interférences invisibles sur plan — une armoire bloquant une issue de secours et un châssis empiétant sur la zone prévue. Ces écarts ont été corrigés immédiatement, évitant plusieurs milliers d’euros de reprise.
Les fonctionnalités NEXT-BIM ont été conçues pour optimiser les implantations et les flux, en permettant de visualiser, déplacer et ajuster les équipements industriels directement sur site. Grâce au Viewer, aux outils de déplacement d’objets et à la superposition RA, les équipes peuvent tester et valider leurs choix en conditions réelles, tout en anticipant collisions, problèmes d’accessibilité ou contraintes logistiques. NEXT-BIM permet de décider vite, avec précision et en collaboration, avant d’installer ou commander le moindre équipement.

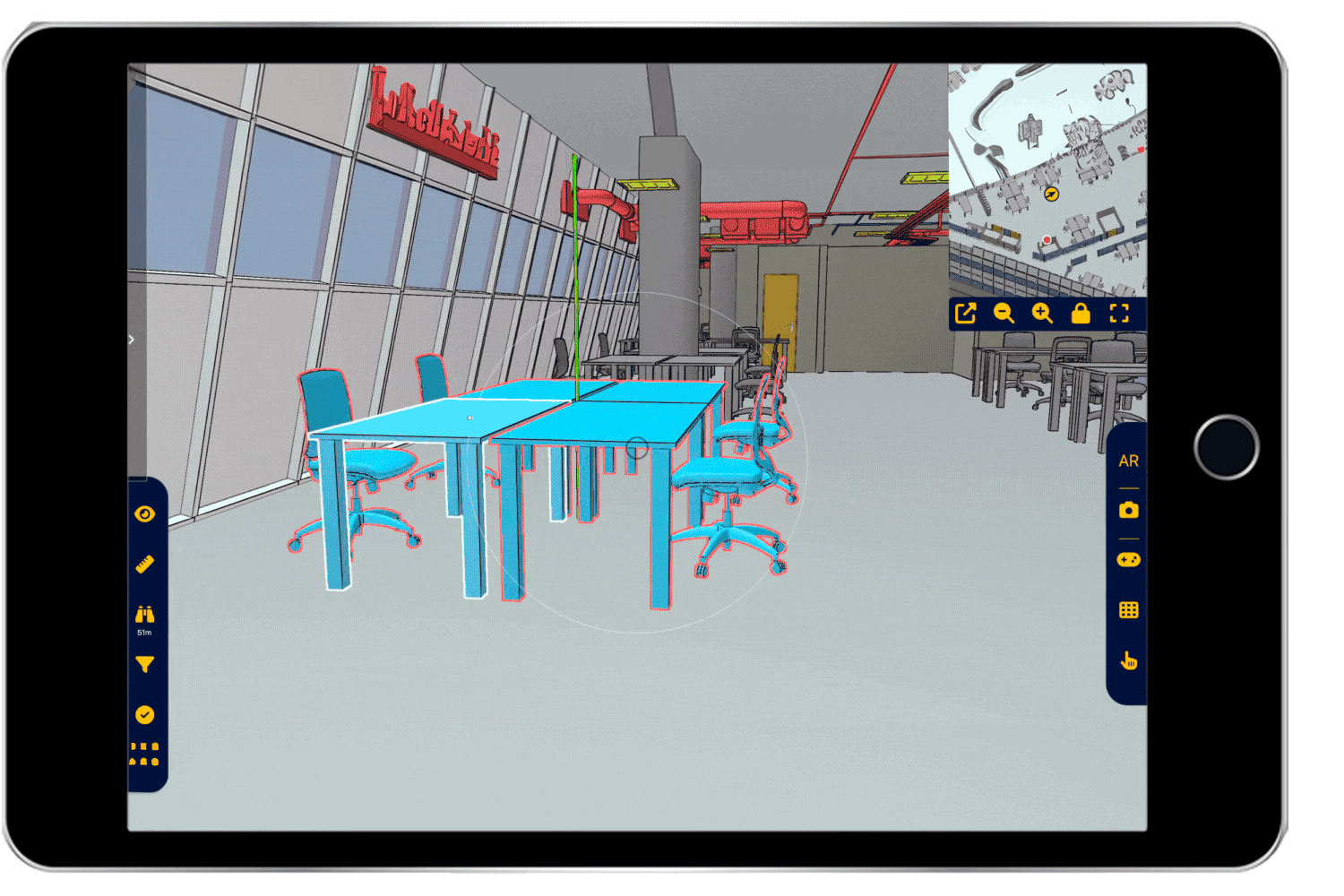

OUTIL D'AMÉNAGEMENT D'ESPACE Aménagez vos espaces en réalité augmentée. Déplacez, repositionnez et faites pivoter vos objets BIM directement sur le terrain. Visualisez vos choix en temps réel, testez des variantes et validez vos implantations sans attendre. 1. Flexibilitétotale Bougez, déplacez et faites pivoter vos objets à volonté. 2. Implantationsvalidées Vérifiez rapidement si l’aménagement est réaliste [...]
SUPERPOSITION MAQUETTE / RÉEL Projetez vos maquettes BIM directement sur le chantier – vérifiez, annotez, avancez. Affichez instantanément vos modèles BIM dans leur environnement réel. Vérifiez la conformité, détectez les écarts, validez les implantations et assurez un suivi chantier fluide avec toutes les parties prenantes. 1. VisionInstantanée Superposez la maquette sur site en moins de [...]
COTATIONS : OUTIL DE MESURES Mesurez dans l’espace avec précision. Avec NEXT-BIM, prenez des mesures directement en réalité augmentée. Que ce soit du réel au réel, du réel au virtuel ou du virtuel au virtuel, obtenez des cotes fiables et exploitables, sans outil supplémentaire. 1. Cotationmulti-contexte Mesurez réel ↔ réel, réel ↔ virtuel ou virtuel [...]
OUTIL DE VISIBILITÉ Filtrez pour visualiser immédiatement ce que vous souhaitez. Contrôlez plus vite. Avec l’outil de visibilité NEXT-BIM, affichez ou masquez dynamiquement des objets par catégories, phases, lots, systèmes ou scénarios. Simplifiez la lecture de la maquette, gagnez en clarté sur site et réduisez les erreurs visuelles. 1. Gainde temps Ciblage précis, Contrôlez uniquement [...]
Les méthodes classiques reposent sur des plans 2D ou des modèles 3D sur écran, abstraits et difficiles à relier au terrain. Les ajustements arrivent souvent trop tard, après installation, générant retards et surcoûts. Les gabarits physiques, eux, demandent du temps et de la main-d’œuvre sans offrir une vision réelle des volumes.
Avec NEXT-BIM, la Réalité Augmentée apporte une approche concrète et collaborative :
Projection de la maquette à l’échelle 1:1 directement dans l’usine ou l’atelier.
Test de plusieurs scénarios en quelques minutes, sans gabarits ni démontages.
Validation immédiate des implantations et accès maintenance avec les équipes terrain.
En résumé : NEXT-BIM permet de voir, comprendre et décider sur le terrain, avant installation.
Chargé d’affaires
bureau d’ingénierie industrielle
“C’était la première fois que l’on visualisait les nouvelles machines à l’échelle 1:1 dans l’usine avant même leur fabrication. Ça a tout changé dans nos échanges avec le client et les installateurs.“
VINCI optimise ses chantiers avec NEXT-BIM en superposant les maquettes BIM sur le terrain pour des contrôles plus rapides et précis.
Oui, plusieurs calques peuvent être affichés, masqués ou superposés à volonté.
Oui, la visualisation RA fonctionne même en milieu occupé.
Oui, toutes les annotations et mesures sont exportables pour suivi projet ou fabrication.
